◆不锈钢材料，单点波纹管型，焊接密封，压向承载。
◆防护等级IP68
◆适用于皮带秤、料斗秤及各类电子称重设备。
推荐选择型号：
|
xxkg
|
C3/C4/A5S/A5M/B10S
|
BM11-xx-xxkg-3B
|
|
xxkg
|
C3/C4/A5S/A5M/B10S
|
BM11-xx-xxkg-6B6
|
|
10kg-500kg通过OIML C3级认证
20kg-500kg通过德国PTB C3级测试
5kg-500kg通过NTEP A5S/A5M/B10S级认证
|
技术指标
|
额定载荷
|
kg
|
5/10/20/30/50/100/150/200/250/300/350/500
|
|
精度
|
|
C3
|
C4
|
A5S
|
A5M
|
B10M
|
|
认证
|
|
OIML R60 C3
|
OIML R60 C4
|
III 5000单只
|
III 5000多只
|
III 10000多只
|
|
最大检定分度数
|
n max
|
3000
|
4000
|
5000
|
5000
|
10000
|
|
最小检定分度值
|
v min
|
Emax/10000
|
Emax/14000
|
Emax/15000
|
Emax/15000
|
Emax/10000
|
|
综合误差
|
(%FS)
|
≤±0.020
|
≤±0.018
|
≤±0.018
|
≤±0.026
|
≤±0.050
|
|
蠕变
|
(%FS/30min)
|
≤±0.016
|
≤±0.012
|
≤±0.012
|
≤±0.017
|
≤±0.040
|
|
温度对输出灵敏度的影响
|
(%FS/10℃)
|
≤±0.011
|
≤±0.009
|
≤±0.009
|
≤±0.013
|
≤±0.040
|
|
温度对零点输出的影响
|
(%FS/10℃)
|
≤±0.015
|
≤±0.010
|
≤±0.010
|
≤±0.014
|
≤±0.020
|
|
输出灵敏度
|
(mv/v)
|
2.0±0.02
|
|
输入阻抗
|
(Ω)
|
460±50
|
|
输出阻抗
|
(Ω)
|
351±2
|
|
绝缘阻抗
|
(MΩ)
|
≥5000(50VDC)
|
|
零点输出
|
(%FS)
|
≤±1.0
|
|
温度补偿范围
|
(℃)
|
-10～+40
|
|
允许使用温度范围
|
(℃)
|
-35～+70
|
|
推荐激励电压
|
(V)
|
5～12(DC)
|
|
最大激励电压
|
(V)
|
18(DC)
|
|
安全过载范围
|
(%FS)
|
150
|
|
极限过载范围
|
(%FS)
|
300
|
|
ATEX等级（可选）
|
|
II 1G Ex ia II 1C T4
|
II 1D Ex iaD20 T73℃
|
II 3G Ex nL II C T4
|

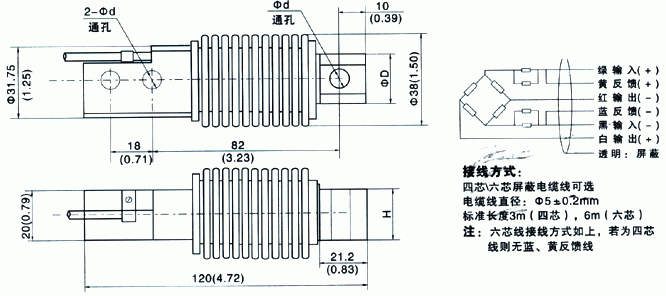

外形尺寸mm(inch）
|
量程（kg）
|
5,10,20,30,50,100,150,200
|
250，300,350,500
|
|
d
|
8.2(0.32)
|
10.3(0.41)
|
|
D
|
23(0.91)
|
24(0.94)
|
|
H
|
20(0.79)
|
19(0.75)
|
|
